儒佳科技在MLcc行業(yè)中，解決“應(yīng)用痛點”分析

MLCC行業(yè)砂磨機(jī)**應(yīng)用集中在5個關(guān)鍵工藝點，覆蓋鈦酸鋇介電粉體、銀/銅/鎳等內(nèi)電極漿料，，市場空間隨MLCC小型化、高容化持續(xù)擴(kuò)張。RUCCA砂磨機(jī)主要解決的**是解團(tuán)聚+勻粒徑+穩(wěn)定分散，*終保障MLCC導(dǎo)電可靠、超薄化、高良率。

一、RUCCA砂磨機(jī)在MLCC的5大應(yīng)用點

1. 鈦酸鋇基介電粉體研磨（**）：固相法/水熱法合成后需納米級細(xì)化，控制D50≤100nm、粒徑分布跨度<1.5，保障介電層均勻與介電常數(shù)穩(wěn)定。

2. 銀粉內(nèi)電極漿料分散：適配超薄電極（≤1μm），確保銀粉分散均勻、無團(tuán)聚，提升印刷精度與導(dǎo)電性，減少開路風(fēng)險。

3. 鎳粉內(nèi)電極漿料制備：高容MLCC常用，砂磨機(jī)分散鎳粉并與鈦酸鋇復(fù)合，控制粒徑與分散性，避免疊層開裂、提升容量一致性。

4. 銅粉電極/粘結(jié)相研磨：用于中低壓MLCC，需低氧環(huán)境研磨，防止氧化，保證電極導(dǎo)電性與可靠性。

5. 復(fù)合粉體/添加劑混合：如鈦酸鋇與稀土摻雜劑、燒結(jié)助劑（MgO/CaO）的均勻分散，提升燒結(jié)致密性與介電穩(wěn)定性。

金屬粉（銀/鎳/銅）天生易團(tuán)聚，普通攪拌散不開，RUCCA砂磨機(jī)強(qiáng)剪切力是**能高效解聚的設(shè)備，MLCC電極越做越?。ìF(xiàn)在≤1μm），對粉體粒徑要求極高，RUCCA砂磨機(jī)能**磨到納米級，其他設(shè)備達(dá)不到精度，電極漿料分散不均會導(dǎo)致MLCC開路、短路，砂磨機(jī)能保證粉體均勻懸浮，是后續(xù)印刷、燒結(jié)合格的前提。

二、**痛點與對應(yīng)解決方案

1.針對鈦酸鋇介電粉體研磨 ：

**痛點是：納米顆粒團(tuán)聚、粒徑分布寬、溫升致晶型轉(zhuǎn)變

對應(yīng)解決方案： 0.1-0.3mm Y-TZP氧化鋯珠；外循環(huán)冷卻控溫；在線激光粒度閉環(huán)控制 D50≤100nm，跨度<1.2；控溫<40℃；雜質(zhì)含量≤50ppm；節(jié)能10-20% 。

2.銀粉內(nèi)電極漿料分散 ：

**痛點是：團(tuán)聚影響印刷精度、導(dǎo)電性不均

對應(yīng)解決方案：適配30-50%固含量；磷酸酯類分散劑配伍工藝 粒徑分布跨度<1.5；印刷層厚度≤1μm；解聚率>90%

3. 鎳粉內(nèi)電極漿料制備：

**痛點是：氧化變質(zhì)、疊層開裂、容量一致性差

對應(yīng)解決方案：氮氣保護(hù)封閉研磨系統(tǒng)；碳化鎢棒銷+氧化鋯腔體；PID溫控系統(tǒng) 氧含量≤0.5%；D50波動±5nm；燒結(jié)致密度提升8%

4. 銅粉電極研磨：**痛點是：易氧化、金屬雜質(zhì)引入

對應(yīng)解決方案：低氧環(huán)境研磨（氧含量<1%）；陶瓷疊片式分離器；316L不銹鋼全封閉流道 氧化率≤0.3%；Fe/Ni雜質(zhì)≤30ppm；粒徑均勻性≥92%

5. 復(fù)合粉體/添加劑混合：

**痛點是：摻雜不均、燒結(jié)致密性差

對應(yīng)解決方案：雙動力進(jìn)料+湍流分散結(jié)構(gòu)；適配0.3-0.8mm研磨珠；模塊化腔體設(shè)計 混合均勻度≥95%；燒結(jié)收縮率波動±0.5%；產(chǎn)能50-2000L/h

RUCCA砂磨機(jī)在電極材料里的3個**作用

1. 解聚：打破銀/鎳/銅粉的軟/硬團(tuán)聚，把團(tuán)聚體拆成單顆粒，避免漿料里有大顆粒堵網(wǎng)、印刷露底

2. 勻粒徑：將粉體磨至目標(biāo)粒徑并控制分布窄，保證電極厚度均勻，不會局部過厚/過薄導(dǎo)致燒結(jié)開裂

3. 穩(wěn)定分散：讓金屬粉均勻分散在有機(jī)載體中，形成穩(wěn)定漿料，防止儲存分層，保障批量生產(chǎn)一致性

三、針對儒佳的設(shè)備選用機(jī)型

儒佳的主要針對新材料的機(jī)型N系列，UM系列,DUM系列：

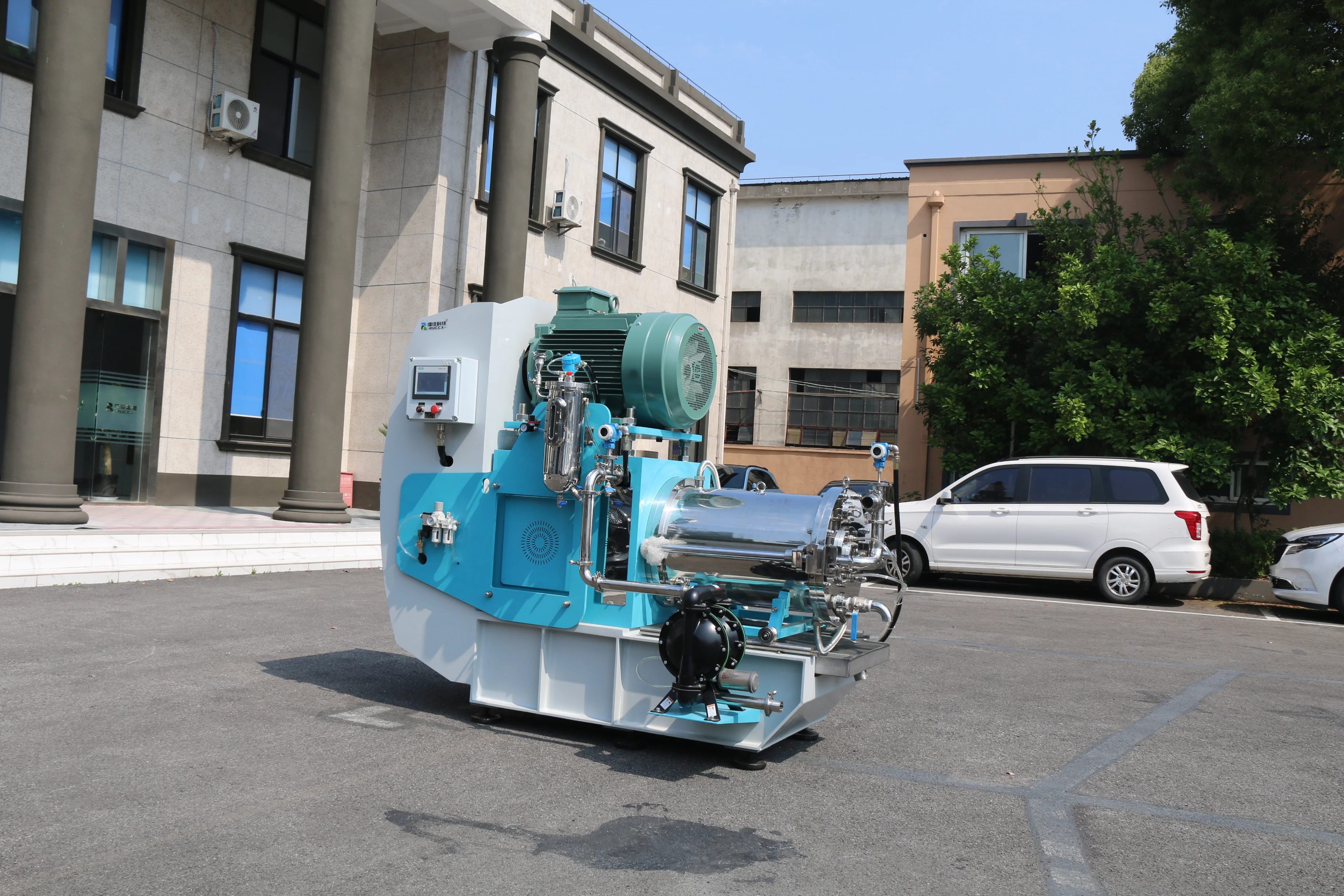

? N系列（臥式納米砂磨機(jī)）：鈦酸鋇粉體量產(chǎn)主力，適配銀粉漿料規(guī)模化生產(chǎn)，流量大、控溫強(qiáng)，適配0.3-1.0mm研磨珠，D90≤300nm、*大線速度12M/s，適合大產(chǎn)能線。

? UM系列（立式無篩網(wǎng)納米砂磨機(jī)）：研發(fā)/中試**，適配鎳/銅粉防氧化小批量研磨；可投0.03-0.3mm超微珠，無網(wǎng)離心出料，D90≤100nm，適合小批量、多品種切換。

? DUM系列（立式雙動力納米砂磨機(jī)）：超薄電極漿料量產(chǎn)，強(qiáng)化UM的能量密度與穩(wěn)定性；碳化鎢/陶瓷耐磨組件，適配0.05mm以下微珠，氧含量<0.5%，適配高固含（40-60%）鎳/
